産業装置における「吸水」とは

吸水スポンジの基本構造とメカニズム

吸水スポンジが安定して水分を吸水できる理由は、スポンジ内部の構造にあります。

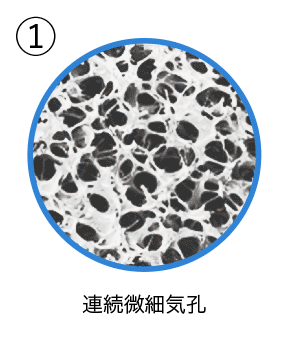

	気孔構造 産業用吸水スポンジは、内部の気孔が連続した「連続微細気孔構造」を持っています。 スポンジ内部に水の通り道が形成されているため、付着した水分を素早く取り込み、内部へ保持しやすい点が特長です。

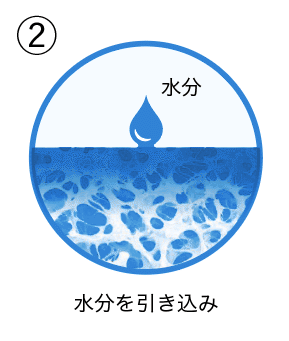

	毛細管現象による吸水 微細な気孔が毛細管として機能し、水に触れた瞬間から水分を引き込みます。 強く押し付ける必要がないため、ガラス基板やプリント基板など、接触圧を抑えたい工程でも安定した吸水が行えます。
	吸水と排水を繰り返す連続動作 吸水スポンジは、挟み込みや絞りによって内部の水分を排出すると、吸水性能が回復します。 吸水・保持・排水のサイクルを繰り返すことで、ラインを停止することなく、連続した吸水工程を構築できます。

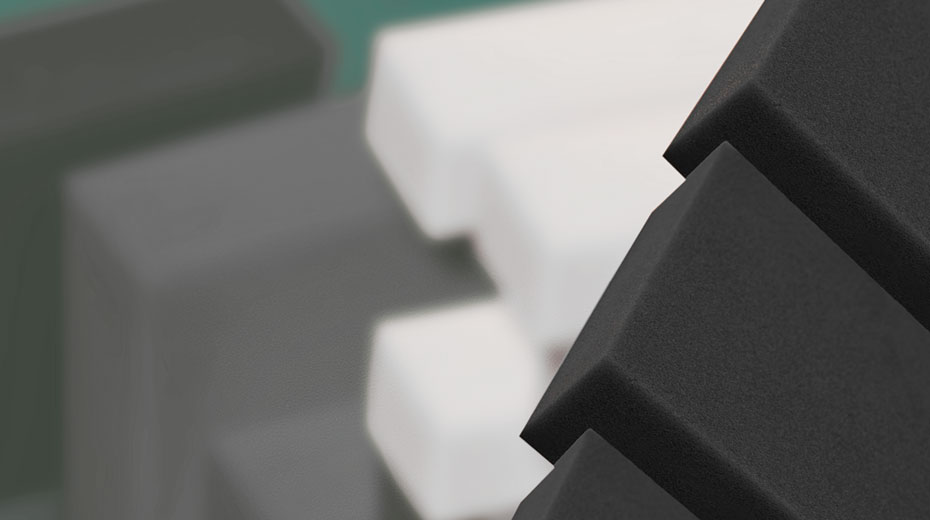

吸水スポンジの材質比較と選定の考え方

吸水スポンジは、使用する液体の種類や温度条件、乾燥状態によって、適した材質が異なります。ここでは、PVA・ポリウレタン（PU）・ポリオレフィン（PO）の3つの材質について、基本的な特長を紹介します。

〈材質比較〉

※耐薬品性は、薬品の種類・濃度・温度条件によって異なります

PVAスポンジ

PVAスポンジは、親水性と吸水スピードに優れた材質です。
吸水性・保水性が高く、洗浄後の仕上げ工程における吸水用途に多く採用されています。微細な気孔構造によるパーティクル捕捉性を活かし、清浄度を維持したい工程にも適しています。
一方で、乾燥すると硬化する特性があるため、使用前に水を含ませる運用が必要です。耐熱温度は約60℃となります。

◎商品詳細はこちら｜シグナスローラー、ベルイーター

主な用途

ガラス基板、プリント基板の水洗浄後の吸水工程 など

ポリウレタン（PU）スポンジ

PUスポンジは、乾燥状態でも柔軟性を保ちやすい点が特長です。水で100℃、乾熱で130℃まで対応できるため、乾燥炉直前の水切り工程にも使用しやすくなります。
ラインの停止や再稼働の多い装置でも、硬化や寸法変化が起こりにくく、安定した吸水性能を維持しやすい材質です。

◎商品詳細はこちら｜ソフラス

主な用途

温水洗浄ライン、乾燥前の水切り工程 など

ポリオレフィン（PO）スポンジ

POスポンジは、耐薬品性を重視する工程で選定される材質です。
強酸・強アルカリ環境でも劣化しにくく、薬液を直接扱う工程で安定した液切り性能を発揮します。

◎商品詳細はこちら｜ピオラス ローラー、ピオラス シート

主な用途

メッキ工程、エッチング工程など、薬液工程での吸水 など

形状のバリエーションと装置への組み込み

吸水スポンジは、材質だけでなく「形状」も重要な要素です。装置構成やワーク形状、処理量に合わせて形状を選定することで、吸水性能のばらつきを抑え、安定した吸水工程を構築しやすくなります。

〈形状のバリエーション〉

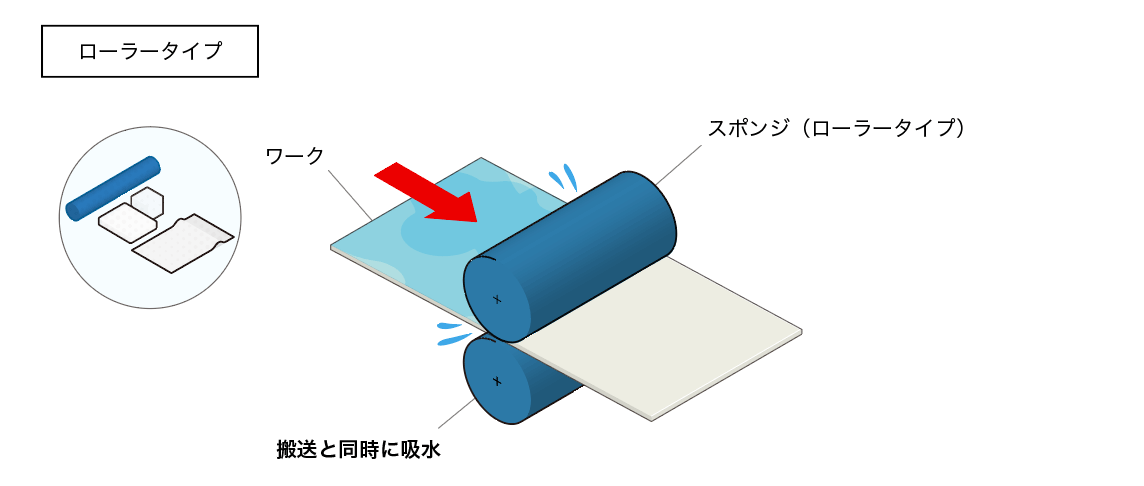

ローラータイプ

ローラータイプは、連続処理を行う製造ラインで最も多く採用されている形状です。搬送と同時に吸水を行えるため、処理能力と安定性の両立が求められる工程で選ばれます。
装置への組み込みは、搬送コンベアの上下にローラーを配置し、ワークを挟み込む構成が一般的です。スポンジの弾性により、板厚のばらつきや反りにも追従しやすく、吸水量とワークへの負荷のバランスを取りやすい点が特長です。

〈用途例〉

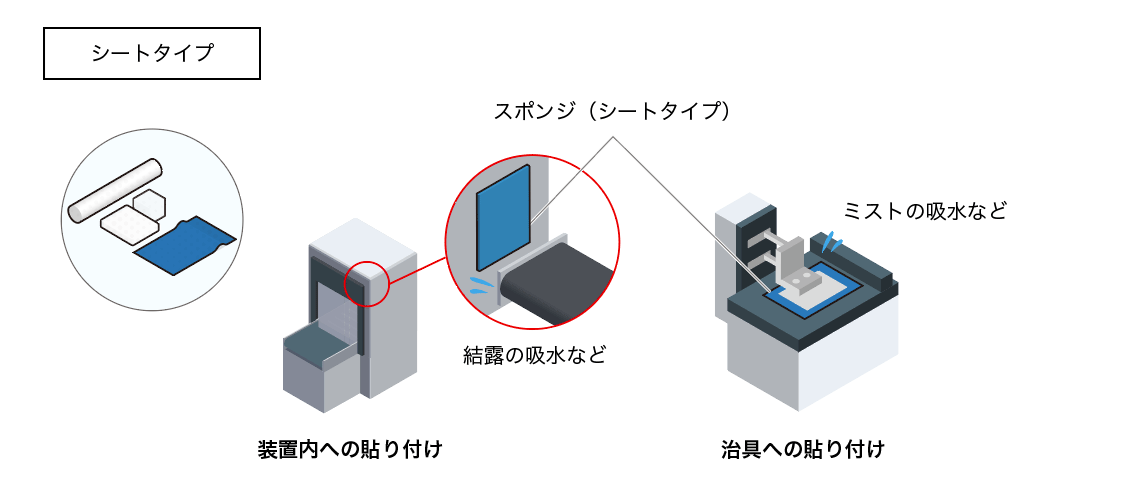

シートタイプ

シートタイプは、薄さと柔軟性を活かし、ローラーの設置が難しい箇所や、広い範囲をカバーしたい工程で使用されます。狭い装置内でも使い方がしやすい点が特長です。
装置内や搬送トレー、治具への貼り付けなど「貼る」「敷く」といった形で組み込むことができます。曲面や狭い隙間にも密着しやすいため、微細なミストや結露の吸水にも適しています。

〈用途例〉

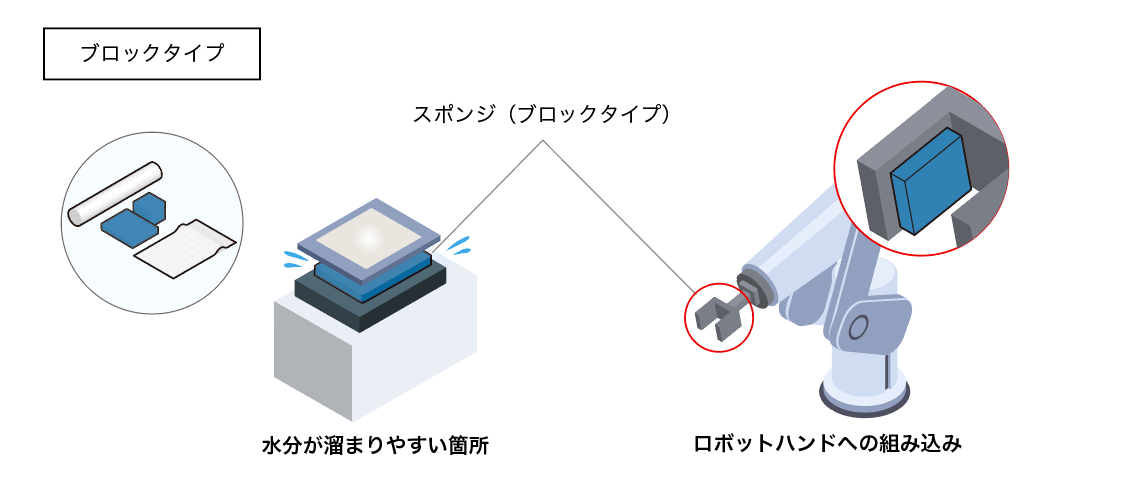

ブロックタイプ

ブロックタイプは、保水容量が大きいため、水分が溜まりやすい箇所のスポット吸水に使用されます。立体的な形状加工が可能なため、ロボットハンドなどのへの組み込みにも対応できます。
また、絞ることで吸水力が回復しやすく、清掃や点検時の拭き取り材としても扱いやすい形状です。

〈用途例〉

吸水スポンジの種類と選定まとめ

吸水スポンジは、材質や形状、装置への組み込み方法によって、吸水性能や工程の安定性が大きく変わります。工程条件に合った吸水スポンジを選定することで、液切りの安定化や工程品質の向上につながります。
アイオンでは、PVA・PU・POなど特性の異なる吸水スポンジを取り揃え、装置構成や工程条件に応じた吸水・液切りの課題解決を支援しています。吸水スポンジの選定や装置への組み込みでお困りの際は、ぜひご相談ください。
